CategoríasMicrometro Ext. 100125 MM D. Engr. (123105) MITUTOYO
$222.057
stock: Disponible
Ver característicasCantidad
Comparte
Descripción del producto
El micrómetro exterior Mitutoyo 123‑105 es un micrómetro mecánico tipo disco de 100–125 mm con discos de acero endurecido Ø 30 mm, diseñado para medir la longitud de la tangente de raíz en engranajes rectos y helicoidales, así como características rebajadas o parcialmente cubiertas (ranuras, pestañas, dientes protegidos) donde un micrómetro estándar no puede acceder. Ofrece graduación de 0,01 mm, exactitud ±7 µm, discos con puntas de carburo y borde fino de 1 mm para entrar en recesos estrechos, trinquete de tope para fuerza constante, husillo con seguro y tambor/casquillo en cromo satinado, suministrado con patrón de ajuste, llave de reglaje y estuche.

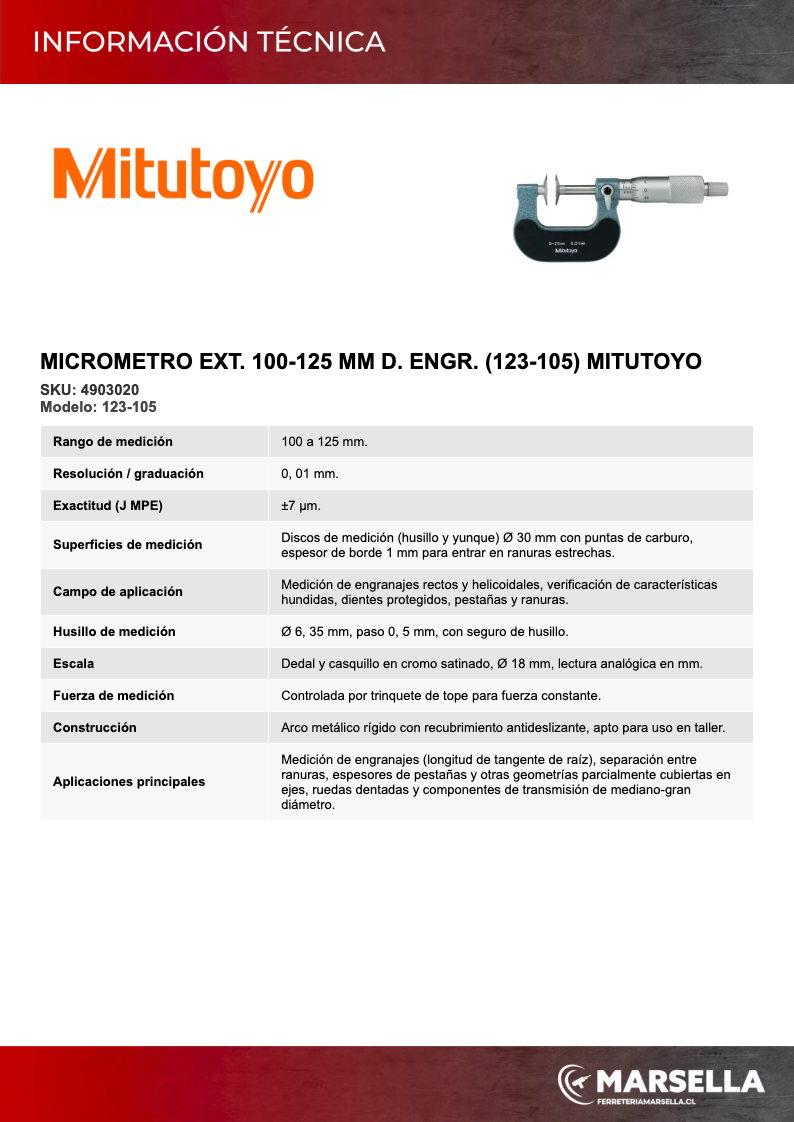

Especificaciones Técnicas:
Rango de medición: 100 a 125 mm.
Resolución / graduación: 0,01 mm.
Exactitud (J MPE): ±7 µm.
Superficies de medición: Discos de medición (husillo y yunque) Ø 30 mm con puntas de carburo, espesor de borde 1 mm para entrar en ranuras estrechas.
Campo de aplicación: Medición de engranajes rectos y helicoidales, verificación de características hundidas, dientes protegidos, pestañas y ranuras.
Husillo de medición: Ø 6,35 mm, paso 0,5 mm, con seguro de husillo.
Escala: Dedal y casquillo en cromo satinado, Ø 18 mm, lectura analógica en mm.
Fuerza de medición: Controlada por trinquete de tope para fuerza constante.
Construcción: Arco metálico rígido con recubrimiento antideslizante, apto para uso en taller.
Aplicaciones principales: Medición de engranajes (longitud de tangente de raíz), separación entre ranuras, espesores de pestañas y otras geometrías parcialmente cubiertas en ejes, ruedas dentadas y componentes de transmisión de mediano‑gran diámetro.
Especificaciones Técnicas:
Rango de medición: 100 a 125 mm.
Resolución / graduación: 0,01 mm.
Exactitud (J MPE): ±7 µm.
Superficies de medición: Discos de medición (husillo y yunque) Ø 30 mm con puntas de carburo, espesor de borde 1 mm para entrar en ranuras estrechas.
Campo de aplicación: Medición de engranajes rectos y helicoidales, verificación de características hundidas, dientes protegidos, pestañas y ranuras.
Husillo de medición: Ø 6,35 mm, paso 0,5 mm, con seguro de husillo.
Escala: Dedal y casquillo en cromo satinado, Ø 18 mm, lectura analógica en mm.
Fuerza de medición: Controlada por trinquete de tope para fuerza constante.
Construcción: Arco metálico rígido con recubrimiento antideslizante, apto para uso en taller.
Aplicaciones principales: Medición de engranajes (longitud de tangente de raíz), separación entre ranuras, espesores de pestañas y otras geometrías parcialmente cubiertas en ejes, ruedas dentadas y componentes de transmisión de mediano‑gran diámetro.
Especificaciones técnicas
| Propiedad | Especificación |
|---|
