CategoríasMarmol Trazadores 600450100 MM (517314) MITUTOYO
SKU: 4901937
$1.078.139
Este producto no está disponible actualmente
Quiero saber cuando este producto está disponible
Comparte
Descripción del producto

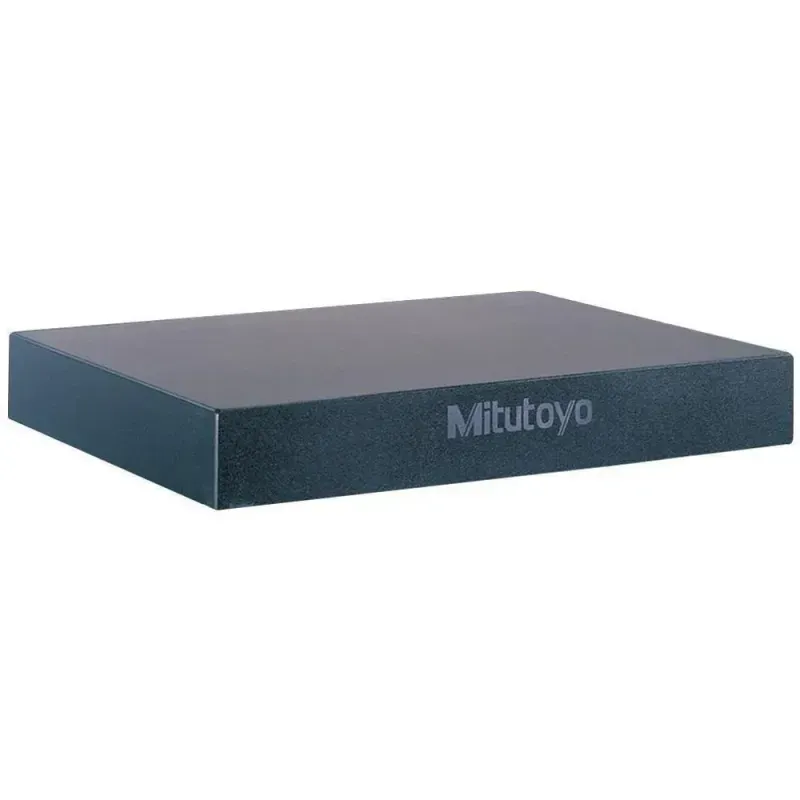

El mármol trazador Mitutoyo 517‑314 es una placa de superficie de granito negro de precisión de 600×450×100 mm, diseñada como base de referencia plana para trazado, montaje y control dimensional en laboratorios de metrología y talleres de mecanizado. Está fabricada en granito natural estabilizado, de grano fino, aproximadamente el doble de duro que el hierro fundido, con baja expansión térmica, alta estabilidad dimensional y comportamiento no magnético, ideal para usar con trazadores, columnas de medición y relojes comparadores. Pertenece a la Serie 517 de placas de granito Mitutoyo, en grado 0 de precisión, con planitud garantizada de 4 µm y suministro con certificado de inspección, proporcionando una superficie de referencia robusta y de larga vida útil para control de calidad exigente.
Especificaciones Técnicas:
Dimensiones nominales (An × Pr × Al): 600 × 450 × 100 mm.
Material: Granito negro natural de grano fino, uniforme y resistente a la deformación a largo plazo.
Grado de precisión: Grado 0.
Planitud garantizada: 4 µm para tamaño 600×450×100 mm.
Peso: 80 kg.
Libre de rebabas y protuberancias: por su estructura de grano fino y baja adherencia, evitando daños a piezas y equipos de medición.
Condiciones recomendadas de uso: Ambiente de temperatura estable, recomendado 20 ±1 °C y humedad 58 ±2%; evitar luz solar directa y proximidad a salidas de aire acondicionado o calefacción para no generar gradientes térmicos entre la cara superior e inferior.
Acabado de superficies: Cara superior lapidada con diamante (diamond‑lapped), caras laterales rectificadas finas y cara inferior cortada fina.
Aplicaciones principales: Base plana de referencia para trazado y marcado con trazadores, apoyo de columnas de medición y comparadores, verificación de planitud, paralelismo y alturas, así como montaje y control dimensional de piezas en talleres de precisión y laboratorios de metrología.
Especificaciones Técnicas:
Dimensiones nominales (An × Pr × Al): 600 × 450 × 100 mm.
Material: Granito negro natural de grano fino, uniforme y resistente a la deformación a largo plazo.
Grado de precisión: Grado 0.
Planitud garantizada: 4 µm para tamaño 600×450×100 mm.
Peso: 80 kg.
Libre de rebabas y protuberancias: por su estructura de grano fino y baja adherencia, evitando daños a piezas y equipos de medición.
Condiciones recomendadas de uso: Ambiente de temperatura estable, recomendado 20 ±1 °C y humedad 58 ±2%; evitar luz solar directa y proximidad a salidas de aire acondicionado o calefacción para no generar gradientes térmicos entre la cara superior e inferior.
Acabado de superficies: Cara superior lapidada con diamante (diamond‑lapped), caras laterales rectificadas finas y cara inferior cortada fina.
Aplicaciones principales: Base plana de referencia para trazado y marcado con trazadores, apoyo de columnas de medición y comparadores, verificación de planitud, paralelismo y alturas, así como montaje y control dimensional de piezas en talleres de precisión y laboratorios de metrología.
Especificaciones técnicas
| Propiedad | Especificación |
|---|
