CategoríasBase Articulada Flexible EX701B (701210) MITUTOYO
$232.936
stock: Disponible
Ver característicasCantidad
Comparte
Descripción del producto

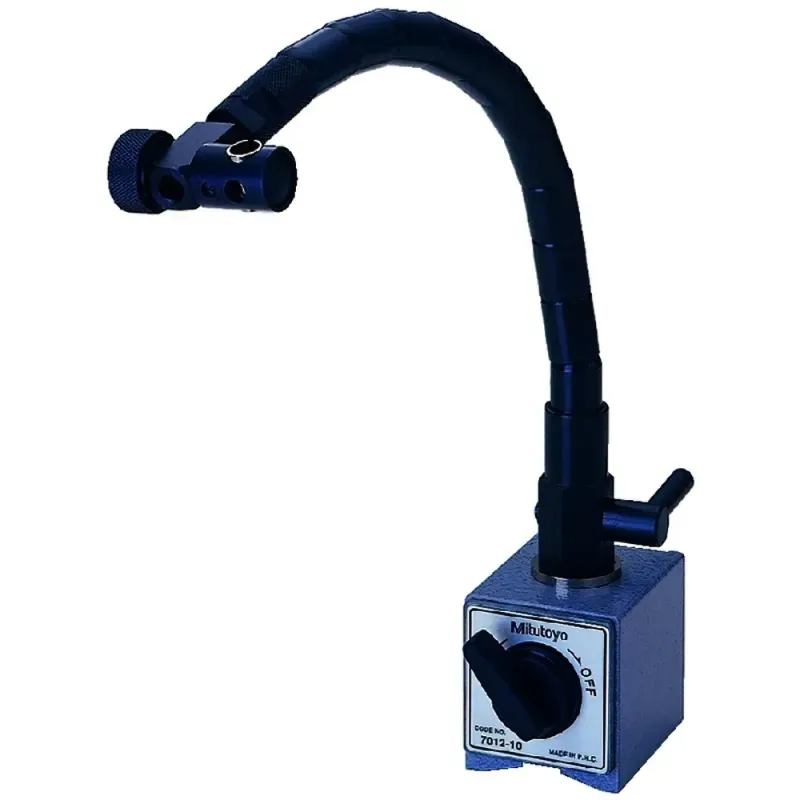

La base articulada flexible Mitutoyo EX‑701B (modelo 7012‑10) es un soporte magnético con brazo flexible diseñado para sujetar relojes comparadores e indicadores tipo palanca, permitiendo posicionarlos en prácticamente cualquier dirección gracias a su brazo segmentado articulado y bloqueo mediante cable interno. Ofrece altura total aproximada 393–396 mm, radio de trabajo 250 mm, base prismática con ranura en V y fuerza magnética vertical de 600 N (≈60 kgf), con capacidad de sujeción para vástagos de 6 mm, 8 mm y 9,53 mm (3/8"), ideal para fijar comparadores sobre máquinas herramienta y mesas de medición.
Especificaciones Técnicas:
Altura total: 393–396 mm.
Radio de trabajo / alcance: 250 mm.
Tipo: Imán permanente con palanca ON/OFF para activar/desactivar el campo.
Fuerza magnética (vertical): 600 N (≈60 kgf).
Dimensiones base (L × A × H): 50 × 60 × 55 mm.
Forma: Base con ranura en V para fijación sobre superficies planas o cilíndricas.
Tipo: Brazo de segmentos articulados unidos mediante cable de acero interno.
Bloqueo: El cable se tensa mediante palanca en la parte inferior de la base, bloqueando simultáneamente todos los segmentos.
Capacidad de sujeción de vástago: Adecuado para diámetros de vástago de 6 mm, 8 mm y 9,53 mm (3/8").
Compatibilidad: Acepta relojes comparadores AGD y test indicators con vástago 6/8/3⁄8" y relojes con lug back de 1/4".
Aplicaciones principales: Sujeción flexible de relojes comparadores y palpadores para alineación, centrado, verificación de paralelismo, planitud y excentricidad sobre piezas y máquinas, especialmente cuando se requiere gran libertad de orientación del brazo.
Especificaciones Técnicas:
Altura total: 393–396 mm.
Radio de trabajo / alcance: 250 mm.
Tipo: Imán permanente con palanca ON/OFF para activar/desactivar el campo.
Fuerza magnética (vertical): 600 N (≈60 kgf).
Dimensiones base (L × A × H): 50 × 60 × 55 mm.
Forma: Base con ranura en V para fijación sobre superficies planas o cilíndricas.
Tipo: Brazo de segmentos articulados unidos mediante cable de acero interno.
Bloqueo: El cable se tensa mediante palanca en la parte inferior de la base, bloqueando simultáneamente todos los segmentos.
Capacidad de sujeción de vástago: Adecuado para diámetros de vástago de 6 mm, 8 mm y 9,53 mm (3/8").
Compatibilidad: Acepta relojes comparadores AGD y test indicators con vástago 6/8/3⁄8" y relojes con lug back de 1/4".
Aplicaciones principales: Sujeción flexible de relojes comparadores y palpadores para alineación, centrado, verificación de paralelismo, planitud y excentricidad sobre piezas y máquinas, especialmente cuando se requiere gran libertad de orientación del brazo.
Especificaciones técnicas
| Propiedad | Especificación |
|---|
