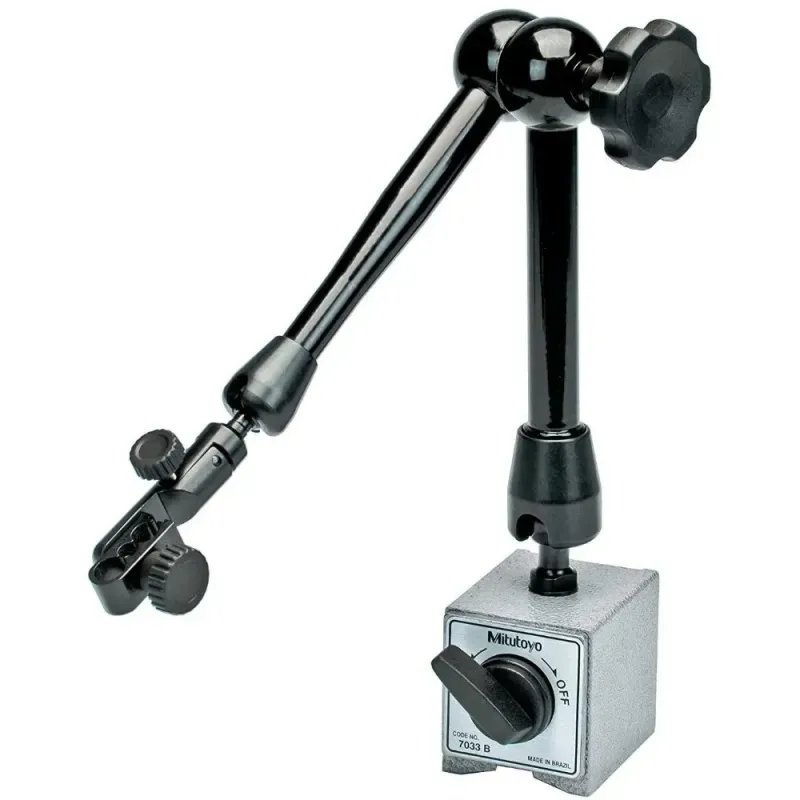

CategoríasBase Articulada Ajuste Hidr. 431 MM (7033B) MITUTOYO
$584.170
stock: Disponible
Ver característicasCantidad
Comparte
Descripción del producto
La base articulada Mitutoyo 7033B es un soporte magnético universal con ajuste fino de tipo hidráulico/mecánico, diseñado para sujetar relojes comparadores y palpadores en operaciones de alineación, centrado y control dimensional sobre superficies ferromagnéticas, ofreciendo una altura total de 431 mm y un alcance de brazo (radio de trabajo) de aproximadamente 352–353 mm. Incorpora base magnética de 600 N con ranura en V para apoyo en superficies planas o cilíndricas, brazo articulado con bloqueo central mediante mando único, ajuste fino angular ±4° en la cabeza y alojamiento para vástagos de 6, 8 y 9,53 mm (3/8"), lo que proporciona una sujeción versátil y estable para la mayoría de los indicadores Mitutoyo.
Especificaciones Técnicas:
Modelo: 7033B.
Altura total: 431 mm.
Radio de trabajo / alcance: 352–353 mm.
Tipo: Imán permanente con conmutación ON/OFF mediante palanca de un cuarto de vuelta.
Fuerza magnética (vertical): ≈600 N.
Dimensiones base (L × A × H): 59 × 50 × 55 mm.
Forma: Base prismática con ranura en V para montaje sobre superficies planas o cilíndricas.
Capacidad de sujeción de vástago: Ø 6 mm, 8 mm y 9,53 mm (3/8").
Ajuste fino:
Tipo: Ajuste angular fino en la parte superior del brazo.
Rango de ajuste fino: ±4°.
Sistema de bloqueo: Brazo articulado con bloqueo mecánico central mediante mando único que fija todas las articulaciones simultáneamente.
Rosca brazo/base: M8 × 1,25.
Masa aproximada: 1,75 kg.
Compatibilidad: Adecuado para relojes comparadores y palpadores Mitutoyo con vástago de 6–8 mm y/o cola de milano (mediante adaptadores), así como para indicadores de otras marcas con el mismo diámetro de vástago.
Aplicaciones principales: Sujeción de relojes comparadores y relojes palpadores para alineación de piezas en máquinas herramienta, verificación de paralelismo y excentricidad, posicionado de sensores de medida y trabajos generales de metrología sobre superficies ferromagnéticas.
Especificaciones Técnicas:
Modelo: 7033B.
Altura total: 431 mm.
Radio de trabajo / alcance: 352–353 mm.
Tipo: Imán permanente con conmutación ON/OFF mediante palanca de un cuarto de vuelta.
Fuerza magnética (vertical): ≈600 N.
Dimensiones base (L × A × H): 59 × 50 × 55 mm.
Forma: Base prismática con ranura en V para montaje sobre superficies planas o cilíndricas.
Capacidad de sujeción de vástago: Ø 6 mm, 8 mm y 9,53 mm (3/8").
Ajuste fino:
Tipo: Ajuste angular fino en la parte superior del brazo.
Rango de ajuste fino: ±4°.
Sistema de bloqueo: Brazo articulado con bloqueo mecánico central mediante mando único que fija todas las articulaciones simultáneamente.
Rosca brazo/base: M8 × 1,25.
Masa aproximada: 1,75 kg.
Compatibilidad: Adecuado para relojes comparadores y palpadores Mitutoyo con vástago de 6–8 mm y/o cola de milano (mediante adaptadores), así como para indicadores de otras marcas con el mismo diámetro de vástago.
Aplicaciones principales: Sujeción de relojes comparadores y relojes palpadores para alineación de piezas en máquinas herramienta, verificación de paralelismo y excentricidad, posicionado de sensores de medida y trabajos generales de metrología sobre superficies ferromagnéticas.
Especificaciones técnicas
| Propiedad | Especificación |
|---|
